Valvole a farfalla biflangiate
a doppia eccentricità

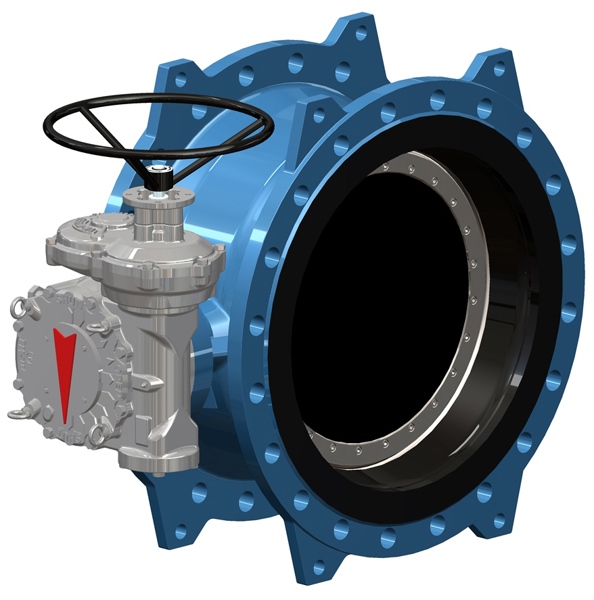

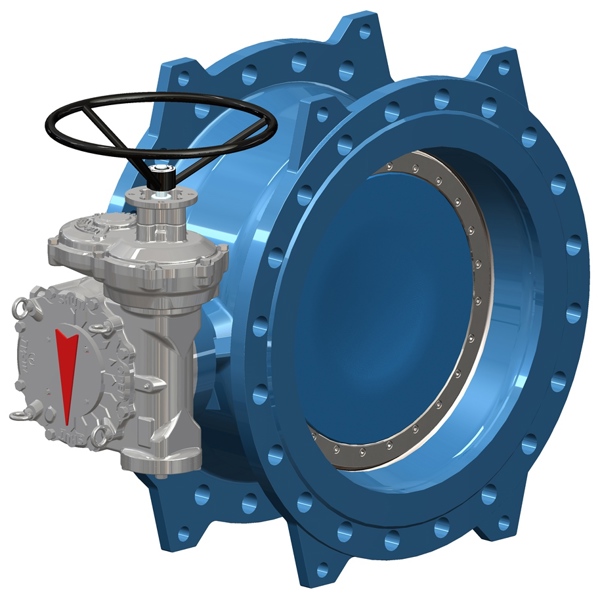

La valvola a farfalla biflangiata a doppia eccentricità Modello T.I.S. è un dispositivo progettato per essere installato lungo la condotta al fine di intercettare il fluido e limitarne parzialmente o completamente il passaggio (entro certi limiti, la farfalla biflangiata può anche essere utilizzata come valvola di regolazione). In posizione di chiusura, la superficie del disco risulta essere perpendicolare alla direzione del flusso. Per aprire la valvola, il disco dovrà quindi essere ruotato di 90°. La tenuta idraulica viene garantita dalla guarnizione in gomma, la quale è dotata di uno speciale profilo che viene compresso contro il disco da un anello di ritegno in acciaio inossidabile.
In posizione chiusa, la guarnizione di tenuta in gomma viene premuta sulla superficie conica della sede del corpo dalla pressione del fluido, sigillando così il passaggio in entrambe le direzioni.
In posizione chiusa, la guarnizione di tenuta in gomma viene premuta sulla superficie conica della sede del corpo dalla pressione del fluido, sigillando così il passaggio in entrambe le direzioni.
Il design del disco presenta una doppia eccentricità (due offset su due assi) la quale garantisce due importanti vantaggi:
- in posizione di valvola aperta, la guarnizione di tenuta in gomma è completamente scarica da stress meccanico.
- durante le fasi di movimentazione del disco, la guarnizione di tenuta in gomma non eserciterà alcun attrito sulla sede del corpo, riducendo le coppie di manovra e aumentando la durata della guarnizione stessa.
- durante le fasi di movimentazione del disco, la guarnizione di tenuta in gomma non eserciterà alcun attrito sulla sede del corpo, riducendo le coppie di manovra e aumentando la durata della guarnizione stessa.
La valvola è idonea per applicazioni con acqua potabile: il rivestimento realizzato mediante polveri epossidiche certificate (processo FBE) per le superfici sia interne che esterne garantisce un'elevata protezione contro la corrosione.
