Valvola di regolazione a fuso

Le valvole di regolazione a fuso sono principalmente concepite per la regolazione della portata o della pressione dell'acqua all'interno di una condotta.

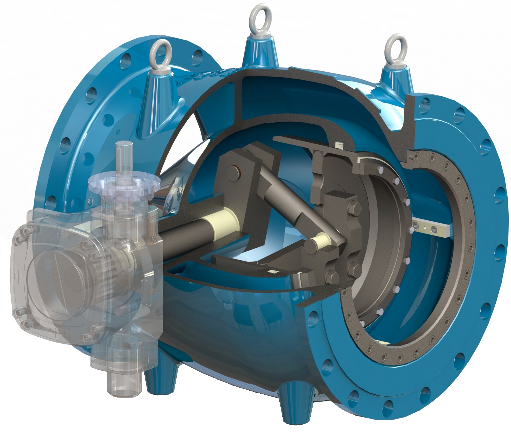

Tale regolazione avviene mediante lo spostamento assiale di un otturatore cilindrico azionato da un meccanismo albero-biella-manovella. L’otturatore, la cui guarnizione è posizionata in una zona protetta dall'azione fluido, chiude seguendo il senso del flusso e si muove in una camera a pressione compensata ed opportunamente profilata. Queste caratteristiche conferiscono alla valvola un funzionamento dolce, stabile ed esente da vibrazioni in ogni condizione di esercizio.



Il flusso d'acqua, incanalato in un passaggio a forma di corona circolare che decresce progressivamente dalla sezione d’ingresso verso la sede di tenuta, viene indirizzato al centro della valvola a valle della sede.



Questo particolare design permette di proteggere le pareti della condotta dalla la cavitazione.



Le valvole a fuso sono caratterizzate da un basso sforzo di manovra dovuto alla loro forma costruttiva che garantisce un perfetto  equilibrio fra le camere a monte e a valle dell’otturatore.
